TR

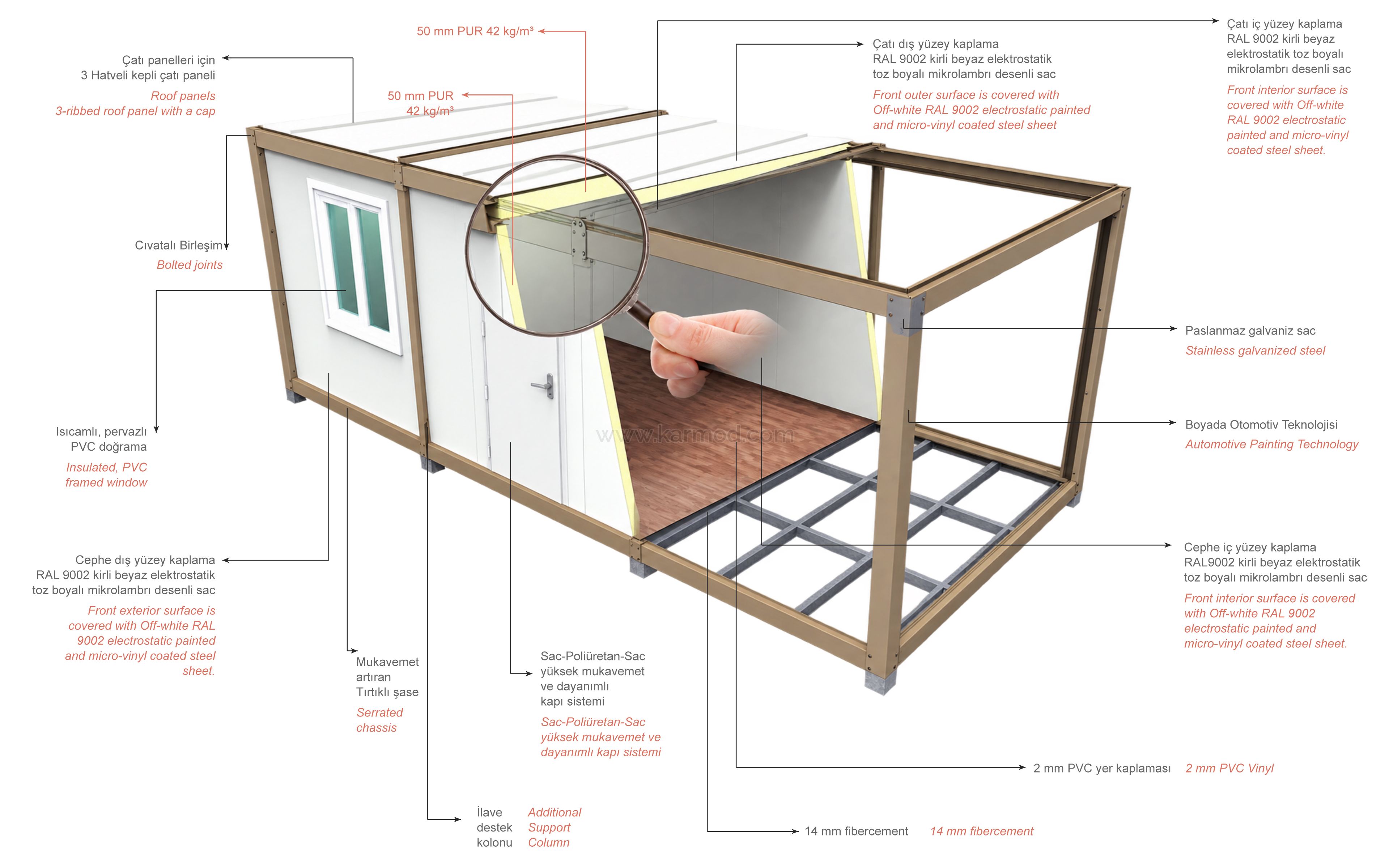

| KARMOD KONTEYNER TEKNİK ÖZELLİKLERİ | |
|---|---|
| TEKNİK VERİLER | |
| DEPREM ŞARTLARI | (1.derece deprem bölgesi) Etkin yer ivmesi katsayısı:Ao=0,40 |
| İKLİM ŞARTLARI | 1. ,2. ve 3.İklim bölgeleri baz alınarak üretim yapılmaktadır. |
| KAR YÜKÜ | 80 Kg/m2 ( Montaj yerine göre değişmektedir.) |
| RÜZGÂR HIZI DEĞERİ | 75 km/saat |
| CEPHE ISI İLETİM (U) DEĞERİ | 0,71 W/m².K |
| ÇATI ISI İLETİM (U) DEĞERİ | 0,37 W/m².K |
| HAFİF ÇELİK MALZEME | TS EN 10346 DX 51D+Z /DIN EN 10169 |
| SAC MALZEMESİ | Elektro statik boyalı galvaniz sac RAL 9002, RAL 1019 |
| EPS (Strafor) | DIN 4102 standardına göre |
| ŞASE YÜK KAPASİTESİ | 200 kg/m² (iki katlı binalar için) (T.S 498 e göre hesaplanmaktadır.) |
| TABAN | |
| SİSTEM | Konteyner kenar şaseleri ve köşe direkleri özel bükümlü, kaynaksız, Paslanmaya Karşı mukavemeti yüksek galvaniz sac malzemelerle civatalı sistem olarak üretilmektedir. Taban şasesini oluşturan U ve C profillerinden üretilerek civatalı sistemle montajı yapılmaktadır. Konulacak zeminin terazide olması gerekmektedir. |
| Rüzgar Hızına Karşı Yere Sabitleme | Rüzgarda yere sabitleme aparatı opsiyoneldir. Müşteri talep ettiği taktirde verilir. Verilen değerler konteynerın yere sabitlendiği takdirde geçerlidir. Yere sabitleme işlemi müşterinin sorumluluğunda olup, Karmod hergangi bir sorumluluk almamaktadır. |
| TABAN KAPLAMASI | 14 mm kalınlıklı zemin kaplaması olarak fibercement, çimentolu yonga levhalar üzerine 2 mm kalınlıklı PVC yer kaplaması kullanılmaktadır. |
| DUVAR | |
| SİSTEM | Özel şekillendirilmiş EPS(strafor) dolgulu sandviç panel |
| DIŞ ve İÇ YÜZEY KAPLAMA | RAL 9002 ELEKTROSTATİK BOYALI 0,45 mm GALVANİZLİ SAC. |
| DUVAR İZOLASYONU | Duvar paneli; Sac, 50 mm kalınlıklı, 12 kg/m³ EPS, ısı izolasyonlu tam, sağlıklı ve güvenli malzemelerle yapılır. |
| ÇATI | |
| ÇATI SİSTEMİ | %100 SIZDIRMAZLIK sağlayan, özel şekillendirilmiş kenetli, EPS dolgulu sandviç paneldir. Yağmur suları ÖZEL KENET SİSTEMİ ile tahliye edilmektedir. |
| ÇATI İZOLASYONU | 125 mm kalınlıklı, 16 kg/m³ EPS izolasyonlu tam, sağlıklı ve güvenli malzemelerle yapılır. |
| DIŞ ve İÇ YÜZEY KAPLAMA | RAL 9002 ELEKTROSTATİK BOYALI GALVANİZLİ SAC. |
| KAPILAR | |
| DIŞ KAPI | Kapı kasası 1,2 mm ve kapı gövdesi 0,5 boyalı sacdan imal edilmiş, sızdırmazlık contalı sac kapıdır. Darbelere,çizilmelere dayanıklıdır. Kapı kanadının içi 20 kg/m³ Polistren Köpük (EPS) dolgulu olup ses ve ısı yalıtımı sağlamaktadır. |
| İÇ KAPI | Elektrostatik boyalı galvaniz metal kasa üzerine mdf-lam kapı takılmaktadır. (1980X755mm) |
| PENCERELER | |
| PENCERE | 890 x 1135 mm ölçülerinde PVC pencere takılmaktadır. 90 derece açılır tek kanattır. |
| PERVAZ | Pencereler PVC U kasa olarak kullanılmaktadır. |
| CAM | Çift cidarlı ISICAM kullanılmaktadır. |
| BOYALAR | |
| DIŞ VE İÇ CEPHE | RAL 9002 ELEKTROSTATİK BOYALI SAC. |
| METAL AKSAM | RAL 1019 ELEKTROSTATİK BOYALI SAC. |
| ELEKTRİK TESİSATI | |
| SİSTEM ve KABLO | Sistem:Sıva üstü. Kablo:Prizler de 3x2,5, aydınlatma da 2x1,5 komitatör de 3x1,5 NYM TSE kablo kullanılmaktadır. |
| AYDINLATMA | TSE belgeli tek duylu glop kullanılmaktadır. |
| PRİZ - ANAHTAR | Her odada priz ve anahtar bulunmaktadır. Telefon pirizi opsiyoneldir. |
| SIHHI TESİSAT | |
| SİSTEM | Sıva üstü olup sıcak ve soğuk su tertibatı standarttır. |
| ABS Plastik Yertaşı | WC konteynerlerde sızdırmazlık sağlayan, parlak, ELYAF TAKVİYELİ ABS yer taşı kullanılmaktadır. |
| Klozet+Rezervuar | Arkadan çıkışlı, seramik klozet kullanılmaktadır.TSE belgelidir. Wclerde plastik rezervuar kullanılmaktadır. |
| DUŞ TEKNESİ | TSE belgeli, Akrilik esaslı, kare duş teknesi kullanılmaktadır. (WC-Duş konteynerlerinde duş teknesi konulmamaktadır.) |
| LAVABO | Seramik olup TSE belgeli ürünler kullanılmaktadır. WC VE DUŞ konteynerlerinde ayaklı lavabo kullanılmaktadır. |
| TEMİZ SU TESİSATI | TSE belgeli PPRC özellikli malzemeler kullanılmaktadır. |
| PİS SU TESİSATI | TSE belgeli PVC özellikli malzemeler kullanılmaktadır. |
| AKSESUAR | Ayna, askılık, metal kağıtlık, plastik sıvı sabunluk vb TSE belgeli malzemeler kullanılmaktadır. |
| WC-DUŞ | |
| HAVALANDIRMA | Duş girişlerinde duş perdesi kullanılmaktadır.Duş ve WC havalandırması olarak 210mm x 250mm ebatında menfez kullanılmaktadır. Koridorlada ise 600mm x400mm ebatında karşılıklı yan durvarlarda (kısa kenar) iki adet vasistas pencere kullanılmaktadır. |
| ZEMİN VE DUVAR KAPLAMASI | Duş Zemini komple, duvarlar ise min.1300 mm yüksekliğe kadar pvc yer kaplaması ile kaplanmaktadır. (Ara bölme duvarları hariç) WC duvarları min. 300mm yüksekliğe kadar pvc yerkaplaması ile kaplanmaktadır. Wc zemininde de pvc yer kaplaması kullanılır. (Ara bölme duvarları hariç) Temiz su boruları metal kapama ile kapatılmaktadır. |
| KAPI | WC girişinde 700mm veya 900mm genişliğinde dışa açılır kapı kullanılmaktadır. |
| AYDINLATMA | Aydınlatma için koridorlarda led aydınlatma kullanılmaktadır. |
| SEVKİYAT | |
| ÖZEL TASARIM braketler ve kolonlar ile kaldırma yapılmaktadır. | |
Karmod Prefabrik Yapı Teknolojileri'nin Teknik Özelliklerde Değişiklik Yapma Hakkına Sahiptir.
