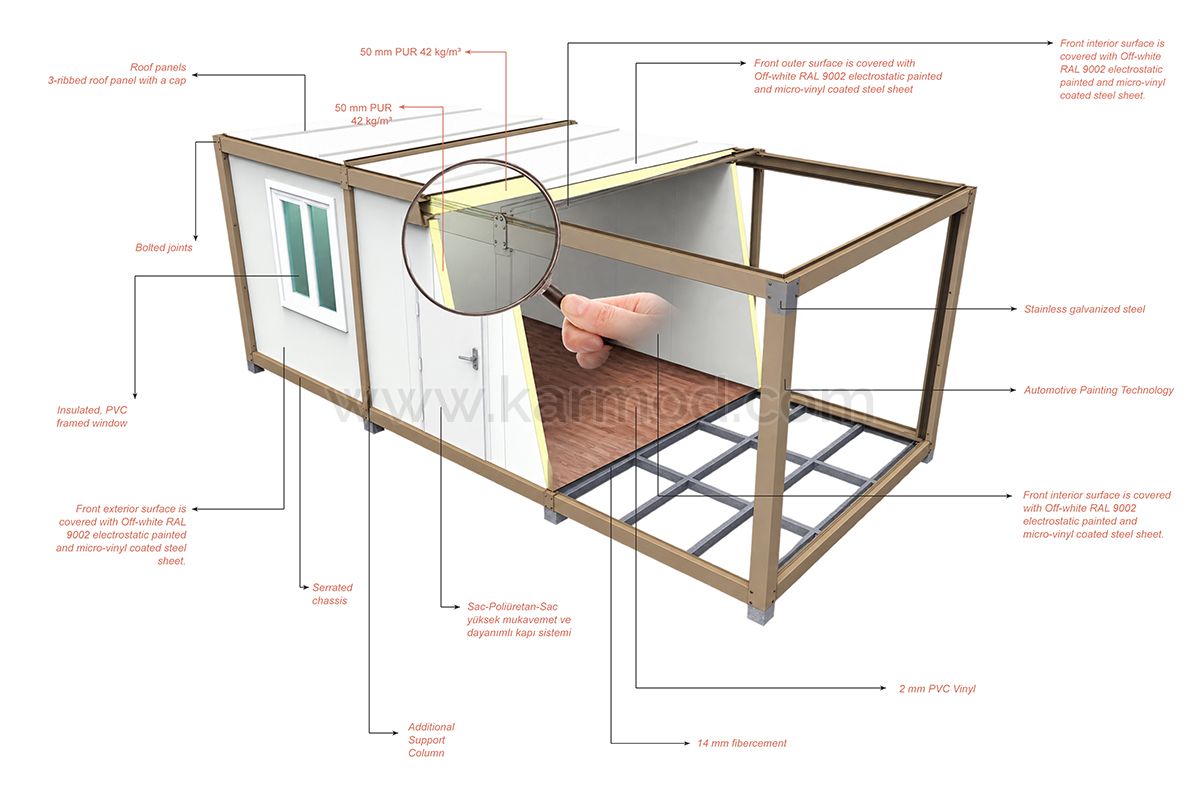

| TECHNISCHE DATEN DER KARMOD-CONTAINER | |
| TECHNISCHE DATEN | |
| ERDBEBENBEDINGUNGEN | (Erdbebenzone 1) Effektiver Bodenbeschleunigungskoeffizient: Ao = 0,40 |
| KLIMATISCHE BEDINGUNGEN | Die Fertigung erfolgt auf Grundlage der Klimazonen 1, 2 und 3. |
| SCHNEELAST | 80 kg/m² (abhängig vom Aufstellungsort). |
| WINDGESCHWINDIGKEIT | 75 km/h |
| U-WERT DER FASSADE | 0,71 W/m².K |
| U-WERT DES DACHS | 0,37 W/m².K |
| LEICHTBAUSTAHL | TS EN 10346 DX 51D+Z /DIN EN 10169 |
| BLECHMATERIAL | Elektrostatisch lackiertes, verzinktes Stahlblech, RAL 9002 und RAL 1019. |
| PU-Paneel (Polyurethan) | TS EN 13501-1 |
| TRAGFÄHIGKEIT DES GRUNDRAHMENS | 200 kg/m² (für zweigeschossige Gebäude, berechnet nach TS 498). |
| BODEN | |
| SYSTEM | Die seitlichen Rahmenprofile und Eckpfosten des Containers bestehen aus speziell gekantetem, hoch korrosionsbeständigem verzinktem Stahlblech und werden ohne Schweißen verschraubt. Der Bodenrahmen wird aus U- und C-Profilen gefertigt und mit Schraubverbindungen montiert. Der Aufstellungsuntergrund muss waagerecht sein. |
| Bodenverankerung gegen Windlasten | Die Verankerungsvorrichtung zur Sicherung gegen Wind ist optional und wird auf Kundenwunsch geliefert. Die angegebenen Werte gelten nur bei Verankerung des Containers im Boden. Die Bodenverankerung liegt in der Verantwortung des Kunden. Karmod übernimmt hierfür keine Verantwortung. |
| BODENBELAG | Auf 14 mm dicken Bodenplatten aus Faserzement bzw. zementgebundenen Spanplatten wird ein 2 mm dicker PVC-Bodenbelag verlegt. |
| WÄNDE | |
| SYSTEM | Speziell profiliertes Sandwichpaneel mit PU-Kern (Polyurethan). |
| AUSSEN- UND INNENBEKLEIDUNG | Die vordere und hintere Deckschicht bestehen aus 0,3 mm starkem, mikroprofiliertem, bandbeschichtetem verzinktem Stahlblech. |
| WANDDÄMMUNG | Das Wandpaneel besteht aus Blech und einem 50 mm dicken PU-Kern mit einer Dichte von 42 kg/m³. Es wird aus gesundheitlich unbedenklichen und sicheren Materialien gefertigt und bietet eine vollständige Wärmedämmung. |
| DACH | |
| DACHSYSTEM | Sandwichpaneel mit PU-Kern (Polyurethan). SPEZIELLES DREISICKIGES SANDWICHPANEEL MIT FUGENABDECKUNGEN. |
| DACHDÄMMUNG | Das dreisickige Dachpaneel mit Fugenabdeckungen wird aus gesundheitlich unbedenklichen und sicheren Materialien gefertigt. Es besitzt eine 50 mm dicke PU-Dämmung (Polyurethan) mit einer Dichte von 42 kg/m³. |
| AUSSEN- UND INNENBEKLEIDUNG | Die vordere und hintere Deckschicht bestehen aus 0,3 mm starkem, mikroprofiliertem, bandbeschichtetem verzinktem Stahlblech. |
| TÜREN | |
| AUSSENTÜR | Lackierte Stahlblechtür mit Dichtungen, 1,2 mm starker Zarge und Türblatt aus 0,5 mm starkem Blech. Stoß- und kratzfest. Das Türblatt ist zur Schall- und Wärmedämmung mit expandiertem Polystyrolschaum (EPS) mit einer Dichte von 20 kg/m³ gefüllt. |
| INNENTÜR | Eine beschichtete MDF-Tür wird in eine elektrostatisch lackierte, verzinkte Metallzarge eingesetzt (1980 × 755 mm). |
| FENSTER | |
| FENSTER | Ein PVC-Fenster mit den Maßen 890 × 1135 mm wird eingebaut. Es ist einflügelig und lässt sich um 90° öffnen. |
| FENSTERVERKLEIDUNG | Für die Fenster werden U-förmige PVC-Rahmen verwendet. |
| VERGLASUNG | Es wird ISICAM-Zweifach-Isolierglas verwendet. |
| LACKIERUNGEN | |
| AUSSEN- UND INNENFLÄCHEN | ELEKTROSTATISCH LACKIERTES BLECH IN RAL 9002. |
| METALLTEILE | ELEKTROSTATISCH LACKIERTES BLECH IN RAL 1019. |
| ELEKTROINSTALLATION | |
| SYSTEM UND KABEL | Aufputzinstallation. Verwendet werden TSE-zertifizierte NYM-Kabel: 3 × 2,5 für Steckdosen, 2 × 1,5 für Beleuchtung und 3 × 1,5 für Serienschalter. |
| BELEUCHTUNG | Es werden TSE-zertifizierte Kugelleuchten mit einer Lampenfassung verwendet. |
| STECKDOSEN UND SCHALTER | Jeder Raum verfügt über eine Steckdose und einen Schalter. Eine Telefonsteckdose ist optional. |
| SANITÄRINSTALLATION | |
| SYSTEM | Aufputzinstallation mit serienmäßiger Warm- und Kaltwasserversorgung. |
| Hocktoilette aus ABS-Kunststoff | In WC-Containern werden glänzende, faserverstärkte ABS-Hocktoiletten verwendet, die eine wasserdichte Ausführung gewährleisten. |
| WC-Becken und Spülkasten | Es werden TSE-zertifizierte Keramik-WC-Becken mit hinterem Abgang verwendet. Die WCs sind mit Kunststoffspülkästen ausgestattet. |
| DUSCHWANNE | Es werden TSE-zertifizierte quadratische Duschwannen auf Acrylbasis verwendet. (In WC-Duschcontainern werden keine Duschwannen eingebaut.) |
| WASCHBECKEN | Es werden TSE-zertifizierte Keramikprodukte verwendet. In WC- und Duschcontainern kommen Standwaschbecken mit Säule zum Einsatz. |
| FRISCHWASSERINSTALLATION | Es werden TSE-zertifizierte PPRC-Materialien verwendet. |
| ABWASSERINSTALLATION | Es werden TSE-zertifizierte PVC-Materialien verwendet. |
| ZUBEHÖR | Es wird TSE-zertifiziertes Zubehör verwendet, darunter Spiegel, Haken, Metall-Toilettenpapierhalter und Flüssigseifenspender aus Kunststoff. |
| WC-DUSCHE | |
| LÜFTUNG | An den Duscheingängen werden Duschvorhänge angebracht. Zur Lüftung der Duschen und WCs dienen Lüftungsgitter mit den Maßen 250 × 250 mm. In den Fluren werden zwei Kippfenster mit den Maßen 600 × 400 mm an gegenüberliegenden Wänden der kurzen Seiten eingebaut. |
| BODEN- UND WANDBELAG | Der gesamte Duschboden und die Wände bis zu einer Mindesthöhe von 1300 mm werden mit PVC-Bodenbelag bekleidet, ausgenommen Trennwände. Die WC-Wände werden bis zu einer Mindesthöhe von 300 mm mit PVC-Bodenbelag bekleidet, ausgenommen Trennwände. Auch die WC-Böden erhalten PVC-Bodenbelag. Die Frischwasserleitungen werden mit Metallabdeckungen verkleidet. |
| TÜR |
Am WC-Eingang wird eine nach außen öffnende Tür mit einer Breite von 700 oder 900 mm verwendet. |
| BELEUCHTUNG | In den Fluren wird LED-Beleuchtung verwendet. |
| VERSAND | |
Karmod Container Building Technologies behält sich das Recht vor, Änderungen an den technischen Spezifikationen vorzunehmen.
